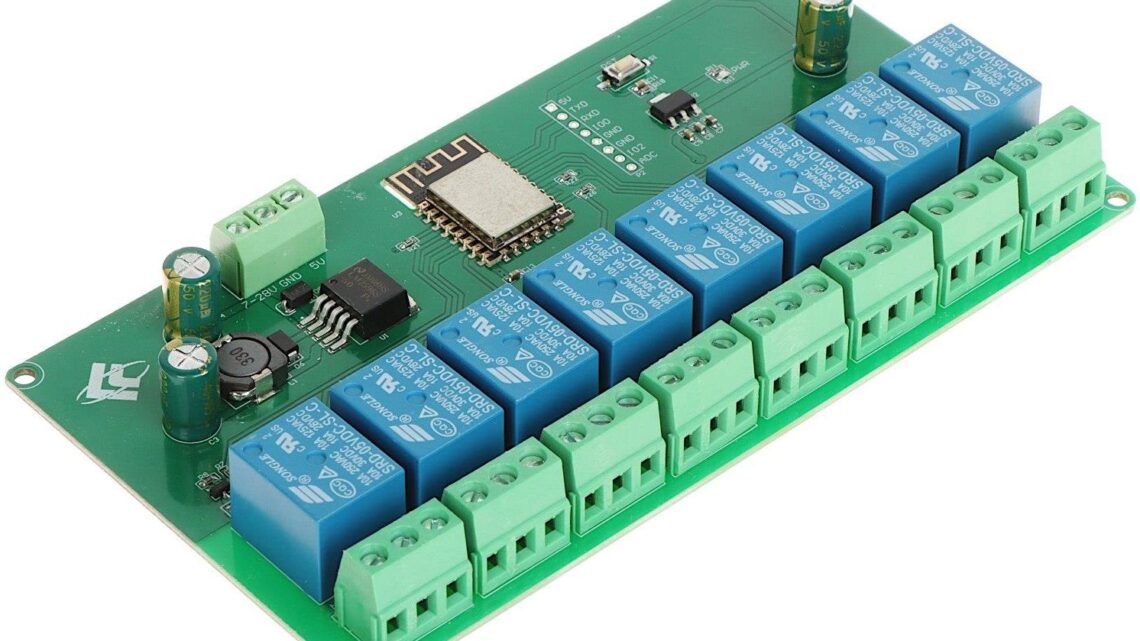

Moduł Przekaźnikowy Esp12-8R-D8 Wi-Fi (ESP128RD8) — sterowanie 8 obwodami przez Wi‑Fi
Jeśli szukasz wygodnego sposobu na zdalne włączanie i wyłączanie urządzeń, Moduł Przekaźnikowy Esp12-8R-D8 Wi-Fi (ESP128RD8) jest propozycją, która łączy funkcje modułu ESP12 z rozbudowaną sekcją przekaźników. To rozwiązanie pozwala na bezprzewodowe sterowanie 8 przekaźnikami, co czyni je praktycznym wyborem do automatyki domowej, projektów IoT oraz systemów, które wymagają niezależnych kanałów wyjściowych.
Komunikacja z modułem odbywa się przez Wi‑Fi, dzięki czemu możesz integrować go z własnymi aplikacjami, systemami sterowania lub scenariuszami automatyzacji. Wbudowane wsparcie dla standardów sieciowych oraz trybów połączenia ułatwia uruchomienie projektu w różnych warunkach.
Warto też zwrócić uwagę na elastyczność programowania. Moduł możesz przygotować zarówno w środowiskach opartych o Arduino IDE, jak i w narzędziach typu Eclipse, a sam proces programowania realizuje się przez port szeregowy UART TTLS.
Jak działa 8-kanałowy zestaw przekaźników i jakie ma parametry?
Sercem modułu jest sekcja przekaźnikowa z 8 wyjściami przekaźnikowymi. Każdy kanał pozwala pracować w konfiguracji 8 x NO/NC, czyli masz do dyspozycji styki normalnie otwarte i normalnie zamknięte. Takie rozwiązanie bywa przydatne, gdy chcesz sterować obciążeniami w różny sposób (np. logika „włączone gdy aktywne” albo „włączone gdy brak sygnału”).
Obciążalność styków została określona na poziomie 10 A / 250 V AC oraz 10 A / 30 V DC. Dzięki temu moduł sprawdza się w wielu typowych zastosowaniach, gdzie liczy się możliwość podłączenia urządzeń zasilanych prądem zmiennym lub stałym w określonych limitach.
Moduł przewiduje również 2 wejścia (liczba wejść: 2L). To może być istotne w projektach, gdzie oprócz sterowania chcesz uwzględnić sygnały zewnętrzne, czujniki lub inne elementy logiki.
| Cecha | Wartość |
|---|---|
| Nazwa | Moduł Przekaźnikowy Esp12-8R-D8 Wi-Fi (ESP128RD8) |
| SKU | 6bbdd01287d9 |
| Cena | 109.45 zł |
| Liczba wejść | 2 |
| Liczba wyjść przekaźnikowych | 8 szt. (8 x NO/NC) |
| Obciążalność styków | 10 A / 250 V AC, 10 A / 30 V DC |
| Protokół / tryby komunikacji | IEEE 802.11 b/g/n/e/i, Wi‑Fi Direct (P2P), TCP, UDP |
| Pasmo Wi‑Fi | 2.4 GHz |
| Zasilanie | 7 V … 28 V DC lub 5 V DC (brak zasilacza w zestawie) |
| Programowanie | Arduino IDE lub Eclipse; port szeregowy UART TTLS |
| Interfejs komunikacji | Wi‑Fi |
| Funkcje dodatkowe | Sygnalizacja LED |
| Wymiary | 148 x 80 x 19 mm |
| Waga | 0.14 kg |
| Gwarancja | 2 lata |
| Certyfikacja | CE |
Łączność Wi‑Fi i sposoby integracji z IoT
Moduł został zaprojektowany z myślą o projektach, w których kluczowe jest zdalne sterowanie. Wi‑Fi umożliwia komunikację z urządzeniem bez konieczności prowadzenia kabli sterujących w całym obiekcie. W praktyce oznacza to łatwiejsze wdrażanie automatyzacji, szczególnie w domach i małych systemach użytkowych.
Obsługiwane są standardy IEEE 802.11 b/g/n/e/i, a także Wi‑Fi Direct (P2P). Dzięki temu moduł może działać w różnych scenariuszach sieciowych — zarówno tam, gdzie dostępny jest standardowy router, jak i w trybie bezpośredniego połączenia między urządzeniami.
Do transportu danych wykorzystuje TCP oraz UDP, co daje większą swobodę w doborze podejścia do sterowania i komunikacji z aplikacją lub serwerem. Jeśli tworzysz własny system, wybór protokołu może wpływać na sposób obsługi zdarzeń i opóźnień.
Przyjazne programowanie i sygnalizacja LED
Programowanie modułu możesz prowadzić w środowiskach Arduino IDE lub Eclipse. To ważne dla osób, które mają już doświadczenie w jednym z tych narzędzi lub chcą dopasować proces tworzenia oprogramowania do własnego workflow.
Programowanie odbywa się przez port szeregowy UART TTLS, co upraszcza przygotowanie firmware’u. Dodatkowo obecna jest sygnalizacja LED, która pomaga w szybkim rozpoznaniu stanu pracy modułu podczas testów i uruchamiania.
Zasilanie, wymiary i praktyczne zastosowania modułu przekaźnikowego
Moduł zasilany jest w zakresie 7 V … 28 V DC lub 5 V DC. W opisie produktu zaznaczono, że zasilacz nie jest w zestawie, dlatego warto uwzględnić dobór odpowiedniego źródła zasilania przed instalacją.
Wymiary urządzenia to 148 x 80 x 19 mm, a waga wynosi 0.14 kg. Taki format ułatwia montaż w obudowie lub w rozdzielni projektowej, gdzie liczy się miejsce i porządek w okablowaniu.
Moduł może być wykorzystywany jako element systemów IoT (Internet of Things). W praktyce oznacza to możliwość budowania rozwiązań, które reagują na zdarzenia, harmonogramy lub sygnały z czujników i sterują obciążeniami poprzez przekaźniki.
Gdzie sprawdzi się w codziennych scenariuszach?
8 niezależnych wyjść przekaźnikowych daje szerokie możliwości. Możesz sterować wieloma obwodami jednocześnie, tworzyć sceny automatyzacji lub realizować logikę „wejście → decyzja → wyjście”. Dodatkowe 2 wejścia pozwalają uzupełnić system o sygnały zewnętrzne.
- Automatyka domowa: zdalne przełączanie obwodów i urządzeń.
- Projekty IoT: integracja z własnymi aplikacjami i scenariuszami.
Gwarancja i dokumentacja — co warto mieć pod ręką
Producent zapewnia 2 lata gwarancji oraz zgodność CE. Dla użytkownika oznacza to dodatkowe bezpieczeństwo w trakcie testów i wdrożeń.
W materiałach dotyczących modułu wskazano również karty katalogowe oraz dokumentację, m.in. kartę katalogową modułu ESP-12, ESP-12F oraz dokumentację procesora. Takie informacje przydają się wtedy, gdy wchodzisz w bardziej zaawansowaną konfigurację lub chcesz lepiej zrozumieć parametry platformy.
Jeśli planujesz rozwój projektu, warto mieć przygotowane materiały programistyczne i dokumentację techniczną — wtedy proces uruchomienia przebiega sprawniej, a debugowanie jest mniej czasochłonne.
